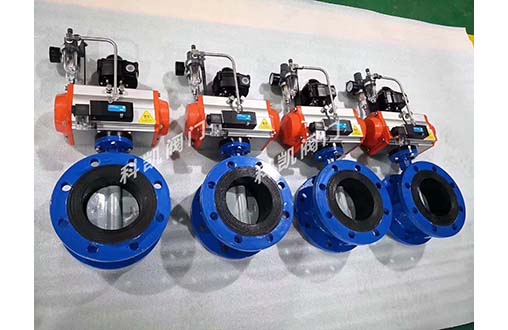

D641X气动软密封蝶阀

D641X气动软密封蝶阀适用于温度120℃或150℃，公称压力1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等

产品详情

D641X气动软密封蝶阀介绍

D641X气动法兰式软密封蝶阀适用于温度≤120℃或≤150℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的场合。

二、D641X气动法兰式软密封蝶阀产品特点

1、小型轻便，容易拆装及维修，并可在任意位置安装;

2、结构简单、紧凑、90°回转开启迅速;

3、操作扭矩小，省力轻巧;

4、流量特性趋于直线，调节性能好;

5、启闭试验次数多达数万次，寿命长;

6、密封件可更换，密封可靠达到双向密封，气体试验泄漏为零;

7、密封材料耐老化、耐腐蚀、可适于多种介质。

三、D641X气动法兰式软密封蝶阀性能范围

公称通径DN		50-1200
公称压力MPa		0.6		1.0			1.6
公称压力MPa	强度试验	0.9		1.5			2.4
密封试验	0.66		1.1			1.76
材料		材料代号
C		P			R
主要零件	阀体	WCB		0Cr18Ni9			0Cr17Ni12Mo2
蝶板	WCB		0Cr18Ni9			0Cr17Ni12Mo2
阀杆	2Cr13		0Cr18Ni9			0Cr17Ni12Mo2
密封圈	丁晴乙丙丁氟塑料
填料	丁晴柔性石墨 V型橡胶垫
适用工况	适用介质	水、蒸汽、油品		硝酸类			醋酸类
适用温度	-40℃~200℃
执行器	型号	GT或AW系列
气源压力	0.3-0.7MPa
执行标准		设计制造	结构长度		法兰尺寸	压力温度		试验检验
GB/T12238	GB12221		GB9113	GB9131		GB13927

四、D641X/J-(6.10.16)D641X气动法兰式软密封蝶阀连接尺寸

公称通径		结构长度（标准值）	外形尺寸（参考值）				连接尺寸（标准值）												参考重量
公称通径		结构长度（标准值）	外形尺寸（参考值）				0.6MPa				1.0 MPa				1.6 MPa
毫米	英寸	L	H	Ho	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	2	108	82.5	338	180	65	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18	14
65	21/	112	92.5	358	180	65	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18	16
80	3	114	100	413	245	72	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18	17
100	4	127	110	428	240	72	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18	21
125	5	140	125	444	240	72	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18	27
150	6	140	142.5	553	350	93	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22	29
200	8	152	170	678	350	93	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22	50
250	10	165	197.5	742	550	350	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26	69
300	12	178	222.5	803	600	350	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26	91
350	14	190	252.5	866	600	350	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26	110
400	16	216	282.5	940	600	350	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30	138
450	18	222	307.5	995	750	380	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30	175
500	20	229	335	1058	750	380	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33	210
600	24	267	390	1163	750	380	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36	275
700	28	430	447.5	1283	750	380	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36	530
800	32	470	507.5	1398	750	380	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39	590
900	36	510	557.5	1498	1250	380	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39	1400
1000	40	550	615	1608	1500	580	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42	1650
1200	48	630	727.5	1876	1500	580	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48	2140
