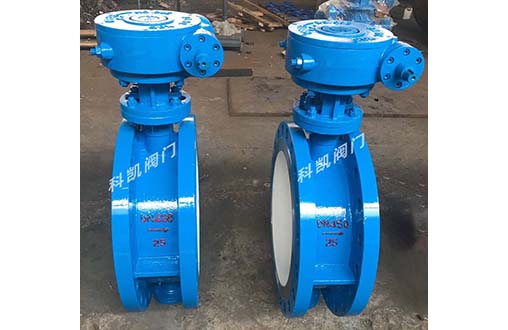

D343H偏心蝶阀采用一个“U”型不锈钢密封圈,该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°~10°瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到延长使用寿命、密封性能最佳的目的。因此被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上,是调节流量和截断流体的最佳装置。
D343H偏心蝶阀的特点:
1,金属硬密封蝶阀采用三偏心密封结构,阀座和蝶板几乎没有磨损,密封功能越来越紧。
2。密封圈由不锈钢制成。它具有硬金属密封和弹性密封的双重优点。它在低温和高温下具有优异的密封性能,并具有耐腐蚀性和长使用寿命。
3。蝶板密封面采用钴基硬质合金焊接而成,密封面耐磨,使用寿命长。
4。大型蝶板采用桁架结构,强度高,流通面积大,流阻小。
5。金属硬密封蝶阀具有双向密封功能。它不受安装期间介质的流动方向的限制,并且不受空间位置的影响。它可以安装在任何方向。
6,驱动装置可以安装在多个工位(旋转90°或180°),方便用户使用
采用标准
设计标准 :GB/T12238-1989
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
技术参数
公称通径 |
DN(mm) |
50~1200 |
公称压力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
密封试验 |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
气密封试验 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
适用介质 |
水、蒸气、油品、酸类腐蚀性等。 |
适用温度 |
碳钢 :-29℃~600℃ 不锈钢-40℃~600℃ |
主要零件材质
零件名称 |
材料 |
阀体 |
铸铁、铸钢、不锈钢、铬钼钢、合金钢 |
蝶板 |
铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢 |
密封圈 |
不锈钢、聚内脂、抗磨材料 |
阀杆 |
2Cr13、1Cr13不锈钢、铬钼钢 |
填料 |
柔性石墨 |
