截止阀

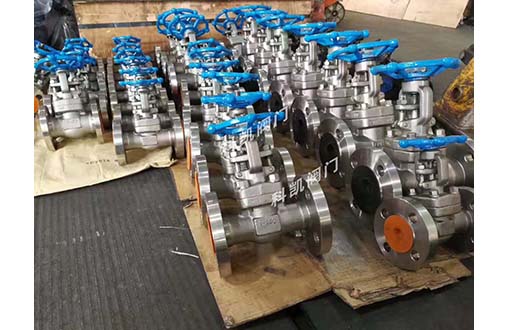

J41W锻造不锈钢法兰截止阀

锻钢截止阀,在管线系统中用于关闭或开启管线,保持系统正常运行
产品详情

J41W/Y锻造不锈钢法兰截止阀适用于ANSI Class150lb~2500Lb,工作温度-29~570℃的石油、化工、火力电站等各种工况的管路上,切断或接通介质。适用介质为:水、蒸汽等。操作方式有:手动、齿轮传动、电动等。

J41W/Y锻造不锈钢法兰截止阀产品特点:

1、产品设计制造按ANSIB16.34、E101标准,可与进口设备配备使用。

2、阀门中腔采用压力自紧式密封结构,内腔压力越高密封性能越好。

3、阀瓣和阀座的密封面采用司太立(stellite)钴基硬质合金堆焊而成。

4、阀盖填料函深度合理,填料加缓蚀剂,密封可靠,开关平稳。

5、阀门具有上密封结构,保证阀门开启运行时不经阀杆外漏。

设计规范锻钢截止阀制造按API602,BS5352,ANSI/ASME B16.34,试验与验收按API 598,标识按照MSS SP-25。
结构型式:
1、全通径或缩径
2、结构长度按ANSI/ASME B16.10
3、法兰按ANSI/ASME B16.5
4、自密封阀盖
5、明杆带支架
6、两端自动调整的填料压套;
7、本体倒密封
8、整体阀体法兰
9、对焊端按ANSI/ASME B16.25
10、环连接阀体阀盖垫片
11、用缠绕式垫片的螺栓型阀盖、螺纹密封、焊接型阀盖,或自密封阀盖

零件材料

序号 零件名称 CS to ASTM AS to ASTM SS to ASTM
Type A105 Type F22 Type F304(L) Type F316(L)
1 阀体 A105 A182 F22 A182 F304(L) A182 F316(L)
2 垫片 316+柔性石墨 316夹柔性石墨+PTFE
3 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
4 圆柱销 A276 420 A276 304
5 填料压套 A276 410 A182 F304(L) A182 F316(L)
6 活节螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
7 螺母 A194 2H A194 4 A194 8 A194 8M
8 阀杆螺母 A276 410
9 螺母 A194 2H A194 4 A194 8 A194 8M
10 铭牌 SS
11 手轮 A197
12 填料压板 A216 WCB A351 CF8
13 填料 Flexible Graphite PTFE
14 阀盖 A105 A276 304 A182 F304(L) A182 F316(L)
15 阀杆 A182 F6 A182 F304 A182 F304(L) A182 F316(L)
16 阀瓣 A276 420 A276 304 A276 304(L) A276 316(L)
适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适用温度 -29℃~425℃ -29℃~550℃ -29℃~180℃
