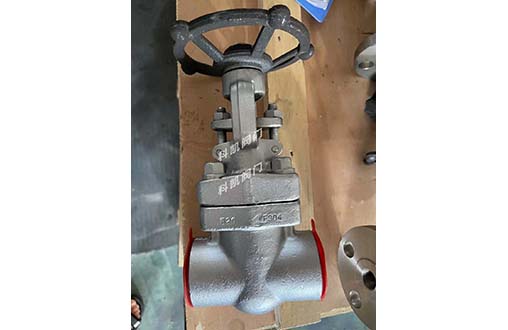

J11/61W美标锻造焊接截止阀
J11/61锻钢截止阀 产品概述
J11/61锻钢截止阀有三种阀盖设计，第一种是螺栓连接型阀盖，通过凹凸面连接，采用不锈钢带与柔性石墨缠绕垫片，按需求也可采用环连接，第二种是焊接型阀盖，通过螺纹密封后焊接，按需求也可直接采用刚性焊接，第三种是自密封阀盖，通过螺纹与自密封阀盖连接。

J11/61锻钢焊接截止阀 产品特点及优点
1、该产品严格按API602、BS 5352标准设计制造，阀瓣沿着中心定位作升降运动，(衬套采用耐磨性能好，摩擦系数小的特殊材料制作)，动作灵活可靠，密封性能优良。产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。
2、手轮采用可锻铸铁锻造，造型配合手握，适当增加摩擦力，方便开启。并示有明显的“开”、“关”标记。较大口径、较高压力的可选用撞击式手轮。
3、阀杆螺母采用高镍球铁， “T”形螺纹与阀杆配合传递力矩。阀盖上填料压盖和压套分体设计，保证阀杆的同心度。合理的填料函确保阀门没有外漏。符合环保要求。
4、阀盖设有上密封座。符合美国石油协会API和英国BS标准的要求。

J11/61锻钢截止阀 制造标准
设计与制造：API602、BS5352、JB/T1751 、GB/T12235
结构长度：ASME B16.11、ASME B16.10、GB/T12235
法兰尺寸：ASME B16.5 、JB/T79、GB/T9113
螺纹连接尺寸：ANSI/ASME B1.20.1、BS21、GB/T7306
对焊连接尺寸: ASME B1 6.25、GB/T12224
压力温度： ASME B1 6.34、GB/T9131
检验与试验：API598、JB/T9092、GB/T13927、

J11/61锻钢截止阀 技术参数

公称压力PN(Lb)	强度试验		水密封试验		气密封试验
公称压力PN(Lb)	MPa	Lbf/in2	MPa	Lbf/in2	MPa	Lbf/in2
150	3.1	450	2.2	315	0.5-0.7	60-100
300	7.8	1125	5.6	815
600	15.3	2225	11.2	1630
800	19.5	2830	14.3	2075
900	23.1	3350	16.8	2440
1500	38.4	5575	28.1	4080
2500	64.6	9367	47.4	6873
