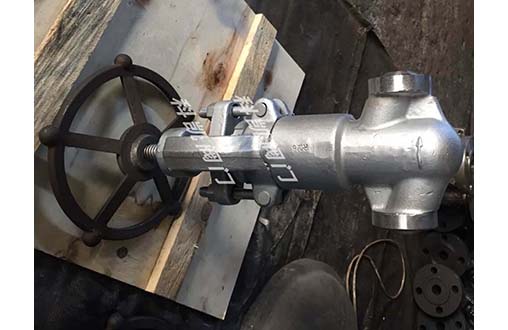

J61Y高压自密封焊接截止阀

J61Y高压自密封焊接截止阀是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密环密封。

在线咨询

15167780455

产品详情

J61Y高压自密封焊接截止阀是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密环密封。有三种阀盖设计，第一种是螺栓型阀盖，通过凹凸面连接，采用不锈钢带与柔性石墨缠绕垫片，按需求也可采用环连接，第二种是焊接型阀盖，通过螺纹密封后焊接，按需求也可直接采用刚性焊接，第三种是自密封阀盖，通过螺纹与自密封阀盖连接。

钢锻截止阀制造按API602,BS5352,ANSI/ASMEB16.34,试验与验收按API598,标识按照MSSSP-25。
结构型式：
1、全通径或缩径
2、结构长度按ANSI/ASMEB16.10
3、法兰按ANSI/ASMEB16.5
4、自密封阀盖
5、明杆带支架
6、两端自动调整的填料压套；
7、本体倒密封
8、整体阀体法兰
9、对焊端按ANSI/ASMEB16.25
10、环连接阀体阀盖垫片
11、用缠绕式垫片的螺栓型阀盖、螺纹密封、焊接型阀盖，或自密封阀盖

零件材质

序号	零件名称	CStoASTM	AStoASTM	SStoASTM
序号	零件名称	TtpeA105	TypeA182F22	TypeA182304(L)	A182F316(L)
1	阀体	A105	A182F22	A182F304(L)	A182F316(L)
2	阀瓣	A276420	A276304	A276304(L)	A276316(L)
3	阀杆	A182F6	A182F304	A182F304(L)	A182F316(L)
4	密封螺母	A105	A182F304	A182F304(L)	A182F316(L)
5	密封圈	A182F304L			A182F316L
6	阀盖	A105	A182F22	A182F304(L)	A182F316(L)
7	销钉	A276420		A182F304
8	垫圈	A105	A182F22	A182F304(L)	A182F316(L)
9	提升螺母	A1942H	A1944	A1948	A1948M
10	填料	柔性石墨		PTFE
11	手轮	A276420		A182F304
12	填料压板	A216WCB		A351CF8
13	填料压板	A193B7	A193B16	A193B8	A193B8M
14	螺母	A1942H	A1944	A1948	A1948M
15	阀杆螺母	A276410
16	手轮	A197
17	铭牌	SS
18	螺母	A1942H	A1944	A1948	A1948M
适用介质		水、蒸汽、油品等		水、蒸汽、油品等	硝酸、醋酸等
适用温度		-29℃～425℃		-29℃～550℃

主要外形尺寸：

NPS		1/2"	3/4"	1"	11/4"	11/2"	2"
L(RTJ)	900Lb～1500Lb	216	229	254	279	305	368
L(RTJ)	2500Lb	264	273	308	349	384	451
H(开)	900Lb～1500Lb	318	318	318	398	408	524
H(开)	2500Lb	333	333	333	410	420	524
W		160	160	180	200	250	280
重量	900Lb～1500Lb	15.5	16.9	18.9	28.9	34.3	52.8
重量	2500Lb	18.0	20.5	23.0	36.1
