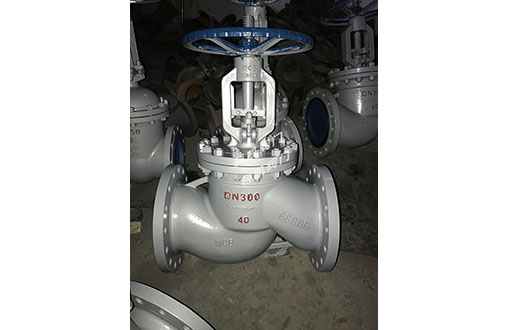

J41H高压截止阀

高压截止阀具有以下优点：结构简单，制造和维修比较方便。工作行程小，启闭时间短。密封性好，密封面间磨擦力小，寿命较长

在线咨询

15167780455

产品详情

J41H高压截止阀概括：

J41H高压截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀内时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。

J41H高压截止阀优缺点：

优点：

高压截止阀具有以下优点：

结构简单，制造和维修比较方便。

工作行程小，启闭时间短。

密封性好，密封面间磨擦力小，寿命较长。

缺点：

截止阀的缺点如下：

流体阻力大，开启和关闭时所需力较大。

不适用于带颗粒、粘度较大、易结焦的介质。

调节性能较差。

J41H高压截止阀安装注意事项：

高压截止阀的安装与维护应注意以下事项：

手轮、手柄操作的截止阀可安装在管道的任何位置上。

手轮、手柄及伟动机构，不允许作起吊用。

介质的流向应与阀体所示箭头方向一致。

J41H高压截止阀连接尺寸：

4.0MPa	DN	L	D	D1	D2	b	n-φd	H	D0	重量Weight
6.4MPa	20	190	125	90	51	20	4-18	228	160	13
凹凸法兰 MFM J41H J41Y J41W J41F J41N 40 40P 40R 40I	25	210	135	100	58	22	4-18	275	180	15
	32	230	150	110	66	24	4-23	325	200	19
	40	260	165	125	76	24	4-23	360	240	25
	50	300	175	135	88	26	4-23	410	280	35
	65	340	200	160	110	28	8-23	450	320	48
	80	380	210	170	121	30	8-23	485	360	56
	100	430	250	200	150	32	8-25	537	400	125
	125	500	295	240	176	36	8-30	631	400	130
	150	550	340	280	204	38	8-34	646	450	160
	200	650	405	345	260	44	12-34	813	500	285
10.0MPa	10	170	100	70	35	20	4-14	198	120	6
凹凸法兰 MFM J41H J41Y J41W J41F J41N 100 100P 100R 100I	15	170	105	75	40	20	4-14	202	140	11
	20	190	125	90	51	22	4-18	228	160	13
	25	210	135	100	58	24	4-18	250	180	14
	32	230	150	110	66	24	4-23	326	220	16
	40	260	165	125	76	26	4-23	359	240	30
	50	300	195	145	88	28	4-25	414	280	50
	65	340	220	170	110	32	8-25	434	320	65
	80	380	230	180	121	34	8-25	547	400	100
	100	430	265	210	150	38	8-30	621	450	116
	125	500	310	250	176	42	8-34	732	450	150
	150	550	350	290	204	46	12-34	840	500	300
	200	650	430	360	260	54	12-41	925	550	600
