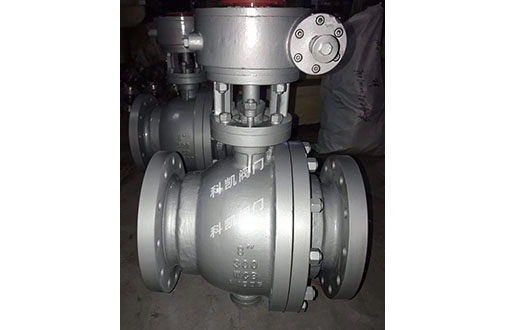

Q347F美标固定式球阀执行标准：
检验和测试按照【API598】
防火设计按照【API607】
设计制造按【ANSI/ASME B16.34】
结构长度按【ANSI/ASME B16.10】
法兰标准按【ANSI/ASME B16.5RF】
Q347F美标固定式球阀主要零部件材料表:
|
序号 |
零件名称 |
材料名称 |
|
Q347F |
||
|
1 |
阀体 |
A216-WCB |
|
2 |
弹簧 |
LnconelX-750 |
|
3 |
阀座密封圈 |
PTFE |
|
4 |
球体 |
A105+ENP |
|
5 |
轴承 |
PTFE+STAINLESS/STEEL |
|
6 |
O型圈 |
NBR |
|
7 |
阀杆 |
A276-410 |
|
8 |
垫片 |
PTFE |
|
9 |
螺母 |
A194-2H |
|
10 |
螺栓 |
A193-B7 |
|
11 |
固定阀杆 |
A276-410 |
|
12 |
阀座 |
A105+ENP |
Q347F美标固定式球阀主要技术参数表:
|
设计依据 |
API |
ASME |
|
设计标准 |
API6D |
ASME B16.34 |
|
结构长度标准 |
API60 |
ASME B16.10 |
|
连接法兰标准 |
ASME B16.5 |
|
|
试验和检验标准 |
API6D |
API598 |
|
压力范围 |
150LB-2500LB |
|
|
口径范围 |
2\\"-24\\" |
|
Q347F美标固定式球阀主要外形尺寸表:
|
压力等级 (Class) |
公称通径 NPS(in) |
L |
H |
重量(kg) |
|
|
RF |
BW |
||||
|
150LB |
2\\" |
178 |
216 |
107 |
12 |
|
2 1/2\\" |
191 |
241 |
125 |
16 |
|
|
3\\" |
283 |
283 |
152 |
22 |
|
|
4\\" |
229 |
305 |
178 |
35 |
|
|
5\\" |
356 |
381 |
300 |
58 |
|
|
6\\" |
394 |
457 |
330 |
74 |
|
|
8\\" |
457 |
521 |
398 |
205 |
|
|
10\\" |
533 |
559 |
495 |
322 |
|
|
12\\" |
610 |
635 |
580 |
460 |
|
|
14\\" |
686 |
762 |
625 |
576 |
|
|
16\\" |
762 |
838 |
670 |
864 |
|
|
18\\" |
864 |
914 |
698 |
1280 |
|
|
20\\" |
914 |
991 |
840 |
1600 |
|
|
24\\" |
1067 |
1143 |
1050 |
3540 |
|
|
28\\" |
1245 |
1346 |
1100 |
4500 |
|
|
32\\" |
1372 |
1542 |
1150 |
5940 |
|
|
36\\" |
1542 |
1727 |
1247 |
7540 |
|
|
40\\" |
1753 |
1880 |
1374 |
9320 |
|
|
300LB |
2\\" |
216 |
216 |
107 |
15 |
|
2 1/2\\" |
241 |
241 |
125 |
24 |
|
|
3\\" |
283 |
283 |
152 |
30 |
|
|
4\\" |
305 |
305 |
178 |
55 |
|
|
5\\" |
381 |
381 |
300 |
87 |
|
|
6\\" |
457 |
457 |
330 |
118 |
|
|
8\\" |
521 |
521 |
398 |
255 |
|
|
10\\" |
559 |
559 |
495 |
370 |
|
|
12\\" |
635 |
635 |
580 |
533 |
|
|
14\\" |
762 |
762 |
625 |
640 |
|
|
16\\" |
838 |
838 |
670 |
1030 |
|
|
18\\" |
914 |
914 |
840 |
1542 |
|
|
20\\" |
991 |
991 |
840 |
2100 |
|
|
24\\" |
1143 |
1143 |
1050 |
4200 |
|
|
28\\" |
1346 |
1346 |
1100 |
5300 |
|
|
32\\" |
1542 |
1542 |
1150 |
7860 |
|
|
36\\" |
1724 |
1727 |
1247 |
8684 |
|
|
40\\" |
1887 |
1880 |
1374 |
10300 |
|
