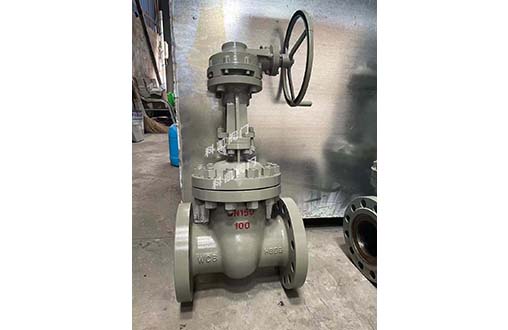

Z41H国标铸钢闸阀

Z41H国标铸钢闸阀适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。操作方式有：手动、齿轮传动、电动、气动等.

在线咨询

15167780455

产品详情

Z41H国标铸钢闸阀的优点：
1．流体阻力小，密封面受介质的冲刷和侵蚀小。

2．开闭较省力。启、闭所需力矩较小；

3．可以使用在介质向两方向流动的环网管路上，也就是说介质的流向不受限制；

4．形体简单，结构长度短，制造工艺性好，适用范围广。全开时，密封面受工作介质的冲蚀比截止阀小；

5.结构长度比较短。

公称压力或压力级：

PN1.0-16.0MPa、ANSI CLASS 150-300LB、JIS10-20K

公称通径或口径：

DN10～1000、NPS 1/2 ～36"

驱动方式：

手动、伞齿轮传动、气动、电动、液动、气液联动、电液联动

阀体材料：

WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。

由于闸阀具有许多优点，因此使用范围很广。通常DN≥50mm的管路作为切断介质的装置都选用闸阀，甚至在某些小口径的管路上(如DN15～40mm），仍保留了一部分闸阀。

Z41H国标铸钢闸阀的执行标准
试验执行标准：GB/T 13927-2008名称通用阀门压力试验　　
设计标准：GB/T12234-2007
法兰连接：JB/T 79-94
机械部法兰标准、GB/T 9113-2000
国家推荐法兰标准、HG/T 20592-2009化工部法兰　　
结构长度：GB12221-2005
公称通径：DN15~DN1200mm 　　
公称压力：PN10~PN320、1.0Mpa~32.0Mpa
Z41H国标铸钢闸阀主要零部件材料：

主要零件材料厂

序号	材质	材质
1	阀体	WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF8C、CF3、CF3M
2	闸板	WCB、WC1、WC6、WC9、C5 CF8、CF6M、CF8C、CF3、CF3M
3	阀座	A105、304、1CR5MO、12CR1MOV
4	阀杆	1Cr13、2Cr13、1Cr18Ni9 0Cr17Ni12No2Ti、20Cr1Mo1V、25Cr2MoV
5	双头螺柱	35CrMoA、0Cr18Ni9 0Cr17Ni12Mo2、25Cr2MoV
6	六角螺母	45、32ＣrMoV、25Cr2MoV 0Cr18Ni9、0Cr17Ni12Mo2
7	垫片	柔性石墨+不锈钢
8	上密封座	1Cr13、2Cr13、1Cr18Ni9 0Cr18Ni12Mo2Ti、20Cr1Mo1V\25Cr2MoV
9	阀盖	WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF8C、CF3、CF3M
10	填料	柔性石墨
11	填料压套	1Cr13、2Cr13 1Cr18Ni9、0Cr18Ni12Mo2Ti
12	填料压盖	WCB CF8、CF8M、CF8C、CF3、CF3M
13	阀杆螺母	钢合金
14	手轮	KTH330、QT400-17
