产品特点：

Z41H铸钢闸阀具有流体阻力小，密封面受介质冲刷和侵蚀小，启闭较省力，介质流向不受限制，不扰流、不降低压力，形体简单，结构长度短，制造工艺性好，适用范围广等优点。

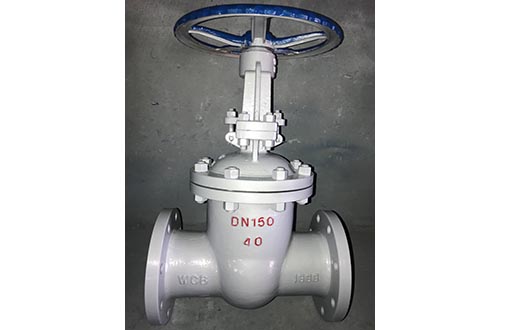

闸阀
产品应用：
国标闸阀适用于公称压力PN1.6～6.4MPa,工作温度-29～600℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质，不能作调节和节流。适用介质为：水、油品、蒸气、酸性介质等。
Z41H铸钢闸阀结构特点及优势：
闸阀的结构设计合理，密封可靠，通道流畅，流阻系数小。
闸板、阀座密封面用铁基合金堆焊或司太立钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长。
采用楔式弹性闸板或钢性楔式单闸板结构，中大口径设置滚动轴承，开关灵活，启闭轻松。
阀杆经调质及表面氮化处理，有良好的抗腐蚀性，抗擦伤性和耐磨性。
可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
Z41H铸钢闸阀安装使用：
1.安装前须检查阀门内腔和密封面等部位，不允许有污物或砂粒附着；
2.各连接部位螺栓，要求均匀拧紧；
3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；
4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；
5.用户在安装阀门时，必须预留阀门驱动的必要空间；
6.驱动装置的接线须按线路图进行；
7.闸阀产品必须定期保养，不得随意碰撞及挤压，以免影响密封。
Z41H铸钢闸阀零件材料及工矿：


零件名称	材料牌号
阀体	WCB	ZGCr5Mo	CF8	CF8M ZG1Cr18Ni9Ti	CF3	CF3
阀盖	WCB	12CrMoV ZGCr5Mo	304 CF8	316 CF8M	CF3	CF3 316L
支架	WCB	WCB	CF8	CF8M	CF3	CF3
闸板	WCB	ZGCr5Mo	CF8	CF8M	CF3	CF3
阀杆	2Cr13	25Cr2MoV	1Cr18Ni9Ti
阀座	25	304	304	304	304	304
垫片、垫环、密封环	包覆垫片、304、增强柔性石墨
填料	增强柔性石墨
闸杆螺母	ZCuA110Fe3

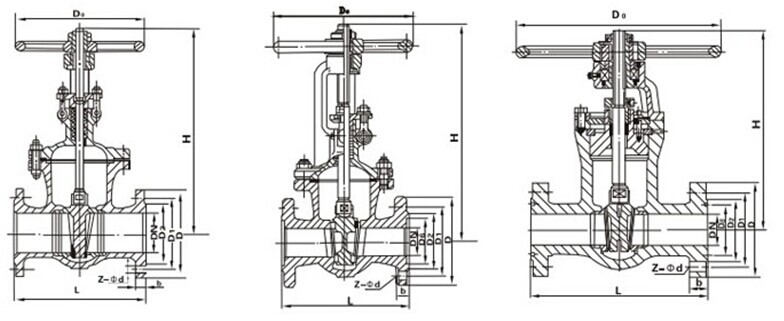

Z41H铸钢闸阀安装尺寸：



公称压力 PN（MPa）	公称通径 DN（mm）	标准值									参考值
		L	D	D1	D2	D6	b	f	f1	Z-φd	Do	H	质量（kg）
1.6	15	130	95	65	46		14	2		4-φ14	120	220	4
	20	150	105	75	55		14	2		4-φ14	140	256	6
	25	160	116	85	65		14	2		4-φ14	160	276	6
	32	180	135	100	78		16	2		4-φ18	180	280	7
	40	200	145	110	86		16	3		4-φ18	200	300	18
	50	250	160	125	100		16	3		4-φ18	240	358	29
	65	265	180	145	120		18	3		4-φ18	255	415	32
	80	280	195	160	135		20	3		8-φ18	280	435	46
	100	300	215	180	155		20	3		8-φ18	320	500	63
	150	350	280	240	210		24	3		8-φ23	360	675	134
	200	400	335	295	265		26	3		12-φ23	400	818	192
	250	450	405	355	320		30	3		12-φ25	456	970	273
	300	500	460	410	375		30	4		12-φ25	500	1140	379
	350	550	520	470	435		34	4		16-φ25	600	1280	590
	400	600	580	525	485		36	4		16-φ30	720	1450	850
	450	650	640	585	545		40	4		20-φ30	720	1580	910
	500	700	705	650	608		44	4		20-φ34	720	1675	958
	600	800	840	770	718		48	5		20-φ41	800	1990	1180
2.5	15	130	95	65	46		14	2		4-φ14	120	220	4
	20	150	105	75	55		14	2		4-φ14	140	256	6
	25	160	116	85	65		14	2		4-φ14	160	276	7
	32	180	135	100	78		18	2		4-φ18	180	280	8
	40	200	145	110	86		18	3		4-φ18	200	300	18
	50	250	160	125	100		20	3		4-φ18	240	358	29
	65	265	180	145	120		22	3		4-φ18	255	415	34
	80	280	195	160	135		22	3		8-φ18	280	435	46
	100	300	230	190	160		24	3		8-φ23	320	500	64
	150	350	300	250	218		30	3		8-φ25	360	675	134
	200	400	360	310	278		34	3		12-φ25	400	818	213
	250	450	425	370	332		36	3		12-φ30	456	970	290
	300	500	485	430	390		40	4		16-φ30	500	1140	399
	350	550	550	490	448		44	4		16-φ34	600	1280	631
	400	600	610	550	505		48	4		16-φ34	720	1450	900
	450	650	660	600	555		50	4		20-φ34	720	1580	965
	500	700	730	660	610		52	4		20-φ41	720	1675	1035
	600	800	840	770	718		56	5		20-φ41	800	1990	1260
4．0	50	250	160	125	100	88	20	3	4	4-φ18	280	371	30
	65	280	180	145	120	110	22	3	4	8-φ18	300	432	40
	80	310	195	160	135	12l	22	3	4	8-φ18	320	455	52
	100	350	230	190	160	150	24	3	4．5	8-φ23	360	551	82
	150	450	300	250	218	204	30	3	4．5	8-φ25	400	708	153
	200	550	375	320	282	260	38	3	4．5	12-φ30	450	885	262
	250	650	445	385	345	313	42	3	4．5	12-φ34	560	1015	366
	300	750	510	450	408	364	46	4	4．5	16-φ34	640	1160	563
	350	850	570	510	465	422		4	5	16-φ41	640	1310	920
	400	950	655	585	535	474	58	4	5	20-φ4l	720	1490	1350
	500	1150	755	670	612	576	62	4	5	20-φ4l	800	2050	2000
6.4	50	250	175	135	105	88	26	3	4	4-φ18	280	402	35
	65	280	200	160	130	110	28	3	4	8-φ18	300	450	43
	80	310	210	170	140	12l	30	3	4	8-φ18	320	475	62
	100	350	250	200	168	150	32	3	4．5	8-φ23	360	565	88
	150	450	340	280	240	204	38	3	4．5	8-φ25	400	712	180
	200	550	405	345	300	260	44	3	4．5	12-φ30	450	890	275
	250	650	470	400	352	313	48	3	4．5	12-φ34	560	1030	408
	300	750	530	460	412	364	54	4	4．5	16-φ34	720	1182	590
